Главная Разработка рабочей документации СКУД для СПб ГБУЗ «Городская Покровская больница»

Разработка рабочей документации СКУД для СПб ГБУЗ «Городская Покровская больница»

Проект:

Система контроля и управления доступом

Стадия проектирования:

Рабочая документация

Разработана рабочая документация по системе контроля и управления доступом для корпусов больницы лит. Б и К. Проект охватывает помещения медицинского учреждения с массовым пребыванием людей и учитывает требования к эксплуатационной надёжности, пожарной безопасности, управлению доступом, эвакуации и дальнейшему обслуживанию системы.

Обследование объекта и формирование исходной проектной базы. Выполнена проработка исходных данных по объекту: технического задания, планов БТИ, актов обследования и задания на проектирование. Учтены особенности больничных корпусов, этажность зданий, размещение поста охраны, центрального оборудования и помещений, в которых требуется организовать контролируемый доступ.
Разработка архитектуры системы контроля доступа. Сформирована структура СКУД для корпусов лит. Б и К: определены точки доступа, логика размещения контроллеров, считывателей, электромагнитных замков, доводчиков, аварийных кнопок, турникета, полноростовой калитки и автоматизированного рабочего места оператора. Проект предусматривает централизованное управление доступом, регистрацию событий и работу с персональными картами доступа.
Проектирование поэтажных решений и кабельной инфраструктуры. Подготовлены поэтажные планы размещения оборудования и подключаемых устройств по корпусам лит. Б и К, структурная схема СКУД, схемы монтажа типовых точек доступа, схемы подключения оборудования, кабельные трассы, узлы прохода кабелей через конструкции и кабельный журнал. Документация позволяет перейти от проектного решения к практическому монтажу без потери инженерной логики.

Проработка сценариев безопасности и эвакуации. В проекте предусмотрены алгоритмы работы системы при штатной эксплуатации, несанкционированном доступе, отказе связи и пожарной тревоге. Отдельно проработана разблокировка турникета и калитки при сработке пожарной сигнализации, чтобы система контроля доступа не препятствовала безопасной эвакуации людей.
Электроснабжение, заземление и резервное питание. Разработаны решения по подключению оборудования СКУД к сети электроснабжения здания, заземлению металлических корпусов приборов и шкафов, подбору кабельной продукции и резервному питанию оборудования. Учтена категория надёжности электроснабжения объекта и необходимость сохранения работоспособности системы при аварийных режимах.
Подготовлены расчёты СКУД, спецификация оборудования, изделий и материалов, кабельный журнал, однолинейные схемы подключения, а также задания на смежные разделы. В документации отдельно отражены требования к интеграции с пожарной сигнализацией здания, подключению к ЛВС и передаче сигналов в АС КСОМБ ГИС «Безопасный город».

Проект СКУД был увязан с администрацией больницы, службой безопасности, постом охраны и эксплуатационными службами. Согласовывались точки доступа, режимы прохода персонала, размещение АРМ оператора, центрального оборудования и требования к дальнейшей эксплуатации системы.
Отдельно проработано взаимодействие СКУД с пожарной сигнализацией, ЛВС, электроснабжением и системой АС КСОМБ ГИС «Безопасный город». Проектные решения предусматривали разблокировку турникета, калитки и дверей при пожарной тревоге, подключение к сети здания, резервное питание, заземление и передачу данных в городскую систему мониторинга.

Проектная документация по СКУД для Покровской больницы разработана с учётом требований действующего законодательства и нормативов в области строительства, пожарной безопасности и безопасности зданий, включая Градостроительный кодекс РФ, № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» и Постановление Правительства РФ № 87.
Оформление рабочей документации выполнено в соответствии с требованиями СПДС, в том числе ГОСТ Р 21.101-2020. При проектировании кабельной инфраструктуры и подборе кабельной продукции учитывались ГОСТ 31565-2012, ГОСТ Р 53246-2008, а также стандарты ISO/IEC 11801, TIA/EIA-568-B.1, TIA/EIA-569-А и TIA/EIA-606.
Решения по электроснабжению, резервному питанию и заземлению оборудования СКУД разрабатывались с учётом требований ПУЭ и действующих правил устройства электроустановок. Отдельно учитывалась необходимость корректного взаимодействия системы контроля доступа с пожарной сигнализацией и сценариями безопасной эвакуации.
Также применялись профильные территориальные и методические нормы, включая ТСН 31-304-95 / МГСН 4.04-94 «Многофункциональные здания и комплексы», а также иные действующие требования по профилю проектируемых систем. Это позволило подготовить документацию, пригодную для согласования, монтажа и дальнейшей эксплуатации в условиях действующего медицинского учреждения.

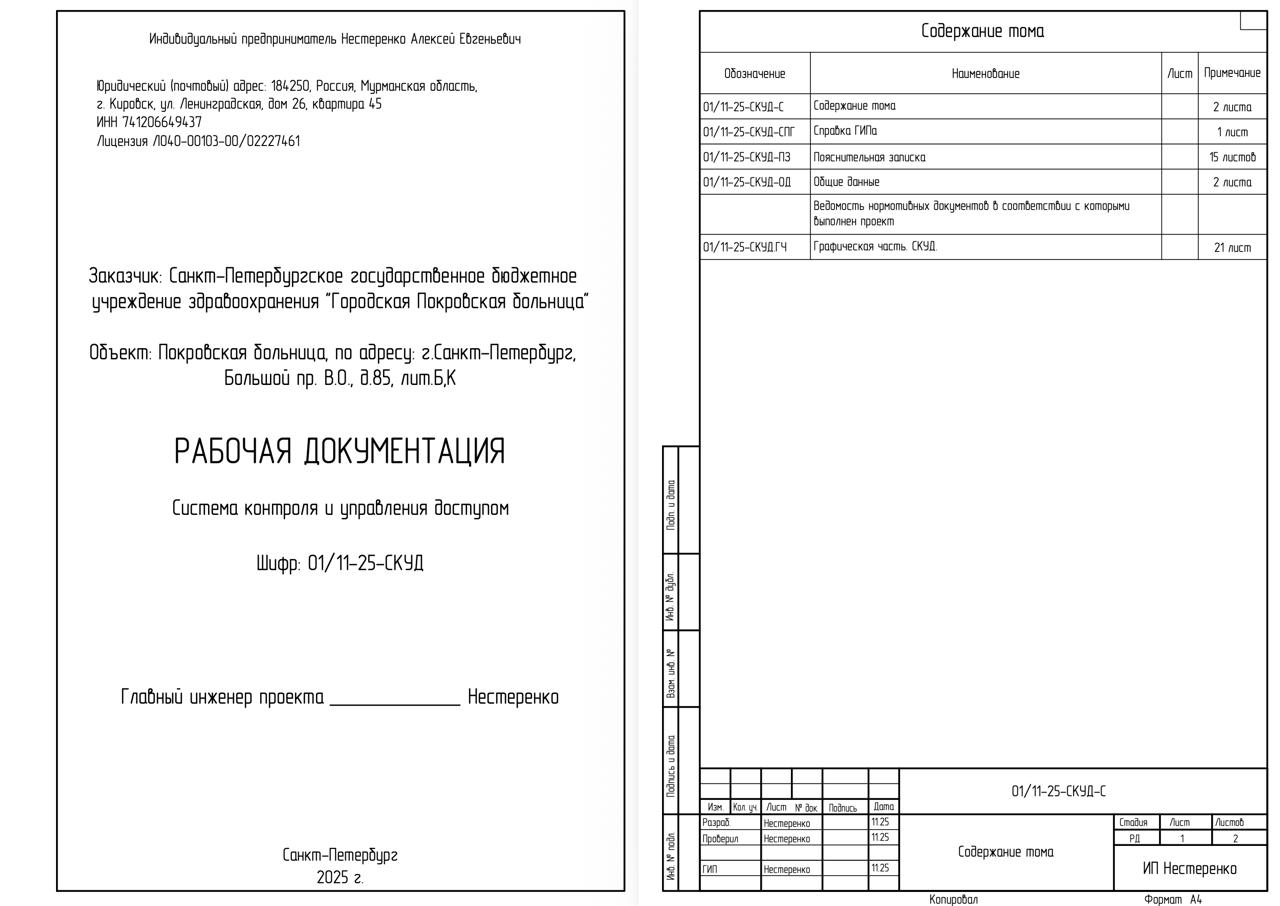

Сформирован полный комплект рабочей документации по СКУД для корпусов лит. Б и К Городской Покровской больницы. Проект объединил архитектуру системы контроля доступа, поэтажные планы, кабельную инфраструктуру, электроснабжение, резервное питание, интеграцию с пожарной сигнализацией, подключение к ЛВС и передачу данных в городскую систему мониторинга.
Документация подготовила объект к дальнейшему монтажу, согласованию смежных инженерных решений и безопасной эксплуатации системы контроля доступа в условиях действующего медицинского учреждения.
