Проектирование систем видеонаблюдения (СВН, СОТ)

На первом этапе фиксируем, для чего заказчику нужна система видеонаблюдения: контроль входных групп, периметра, внутренних помещений, мест массового пребывания людей, парковки, контрольно-пропускного пункта, тех. зон или отдельных уязвимых участков объекта. Инженер проводит обследование здания и территории: оценивает существующую инфраструктуру, действующие слаботочные системы, кабельные трассы, точки подключения, посты охраны, серверные помещения, условия освещения, возможные препятствия для обзора камер и особенности эксплуатации объекта. По итогам формируются данные для создания эффективной системы и понимание, какие зоны должны находиться под постоянным видеоконтролем, а какие — только записываться в архив.

Если нет готового ТЗ, помогаем его сформировать. В документе фиксируются назначение системы, перечень контролируемых зон, требования к качеству изображения, глубине архива, режиму работы, постам наблюдения, интеграции со смежными системами и дальнейшей эксплуатации. Для системы видеонаблюдения особенно важно заранее определить, где требуется просто обнаружение события, а где нужна детализация: распознавание лица, фиксация номера автомобиля, контроль прохода через входную группу или наблюдение за общей обстановкой. От этого зависят типы камер, фокусные расстояния объективов, углы обзора, места установки и стоимость будущей системы.

На этом этапе проектируется архитектура системы видеонаблюдения: определяются зоны обзора, места установки камер, типы видеокамер, оборудование записи и хранения данных, посты наблюдения, коммутационное оборудование, серверы, мониторы, источники бесперебойного питания и каналы передачи данных. Отдельно прорабатываются условия, которые напрямую влияют на качество системы: встречная засветка, работа камер в ночное время, наличие деревьев, колонн, труб, мебели или других препятствий, высота установки, возможность вандального воздействия, электромагнитная обстановка, длина кабельных трасс и требования к резервному питанию. Цель этого этапа — не просто расставить камеры на плане, а обеспечить реальный видеоконтроль нужных зон без слепых участков и необоснованного увеличения количества оборудования.

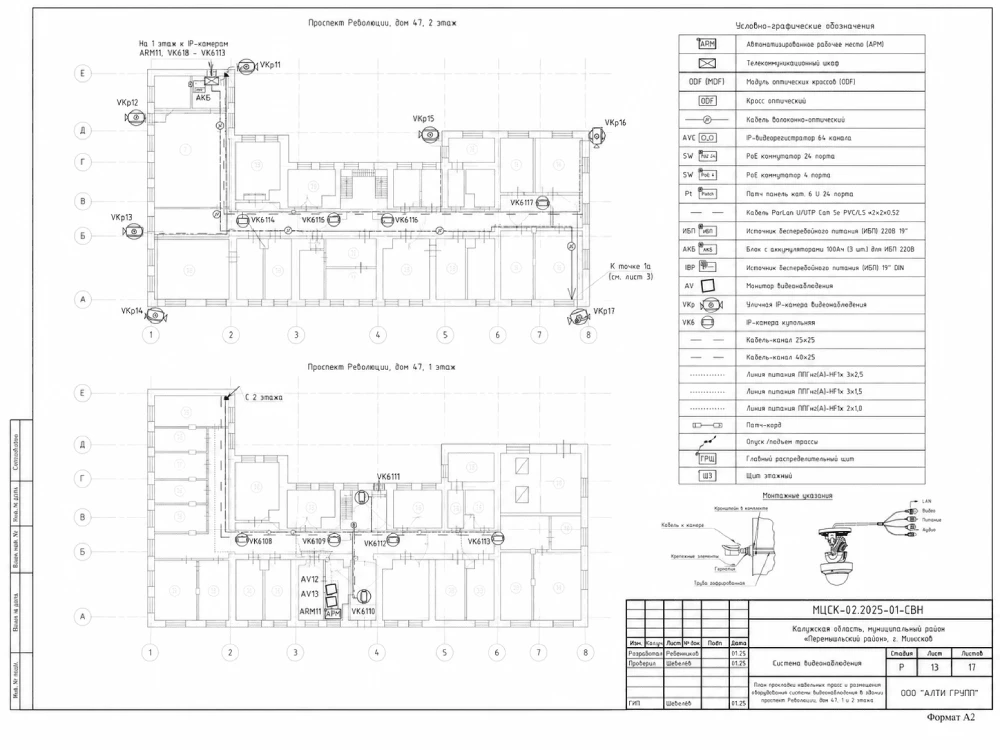

Разрабатываем полный пакет рабочих материалов, на основании которого монтажная организация сможет реализовать систему на площадке. Пакет включает общие данные, описание инженерных решений, планы размещения оборудования, структурные и принципиальные схемы, схемы подключения, кабельный журнал, спецификацию оборудования и материалов, нормативы по электропитанию, заземлению, монтажу, настройке и эксплуатации.

После проработки решения формируются спецификация оборудования, ведомость объёмов работ и сметная документация. В расчёт включаются не только камеры и регистраторы, но и кабель, коммутационное оборудование, шкафы, источники бесперебойного питания, крепёж, кронштейны, расходные материалы, монтажные и пусконаладочные работы. Этот этап особенно важен для государственных заказчиков, технических заказчиков и служб эксплуатации: проектно-сметная документация позволяет обосновать бюджет, пройти внутренние согласования, подготовить закупку и заранее понимать, из чего складывается стоимость системы.

При необходимости готовим материалы для дальнейшей закупки: описание объекта закупки, нормы к оборудованию и работам, характеристики, ведомость объёмов, спецификацию, расчёт стоимости и формулировки для закупочных материалов. Задача этого этапа — описать комплекс видеоконтроля корректно: без избыточных критериев, спорных формулировок и технических пробелов, которые могут привести к замечаниям, срыву закупки или поставке оборудования, не соответствующего реальной задаче объекта.

Сопровождаем проект в согласующих инстанциях: МЧС, КГА, ГМЦ, КГИОП и других структурах — в зависимости от типа объекта, состава работ и действующих нормативов. Помогаем отработать замечания и довести комплект документов до подписания.

Федеральный закон № 35-ФЗ служит основой для принятия отраслевых постановлений в сфере антитеррористической защищённости. Именно он устанавливает перечень мер безопасности для различных типов учреждений: образовательных, медицинских, спортивных, мест массового пребывания людей и других территорий. В зависимости от присвоенной категории такие меры могут предусматривать видеонаблюдение, охранное телевидение, хранение видеоархива, а также контроль входных групп, уязвимых мест и критических элементов инфраструктуры.

Одним из ключевых документов для мест массового пребывания людей является именно это постановление. Оно прямо закрепляет, что подобные территории в обязательном порядке оснащаются системой видеонаблюдения, оповещения и освещения — вне зависимости от присвоенной категории.

Это постановление важно для школ, детских садов, колледжей и других образовательных организаций, относящихся к сфере общего и среднего профессионального образования. В документе отдельно указано, что выбор и оснащение объекта инженерно-техническими средствами охраны определяется в техническом задании на разработку системы при новом строительстве, капитальном ремонте, реконструкции или модернизации.

Постановление применяется к медицинским и фармацевтическим учреждениям, если они подпадают под указанные нормативы. При третьей категории и выше система видеонаблюдения проектируется с учётом числа камер и точек их установки, охватывает потенциально опасные участки и критические элементы, а видеоархив хранится не менее одного месяца.

Для спортивных сооружений постановление прямо связывает требования к системе видеоконтроля с категорией опасности площадки. Для учреждений первой и второй категорий система должна позволять при необходимости идентифицировать лица посетителей. Для зданий третьей категории также предусмотрена система видеомониторинга.

Этот стандарт важен для оформления рабочего проекта: структуры листов, обозначений, графической части, внесения изменений и передачи чертежей. Для проекта это помогает сделать комплект документов понятным для ответственной стороны, службы эксплуатации, монтажной организации и согласующих инстанций.

Этот документ важен на этапе подготовки ТЗ. Он помогает правильно описать цели, исходную информацию, зоны контроля, требования к оборудованию, архиву, электропитанию, интеграции и перечню проектных решений.
